モノフラット ユニゾン [MFU1200型]

　モノフラット ユニゾン　　MFU1200型　隠し扉シリーズ

　2021年進化型 フラット引戸/デュアルソフトクローザー仕様 PAT

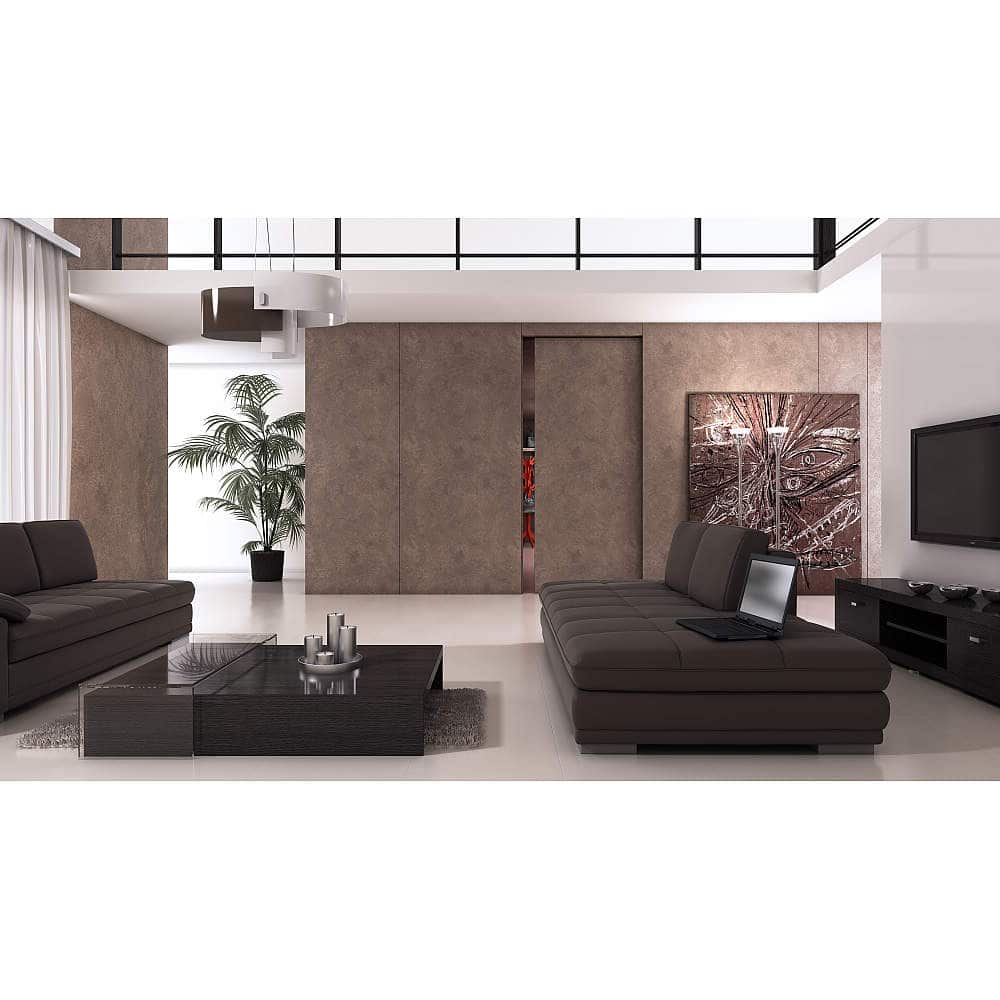

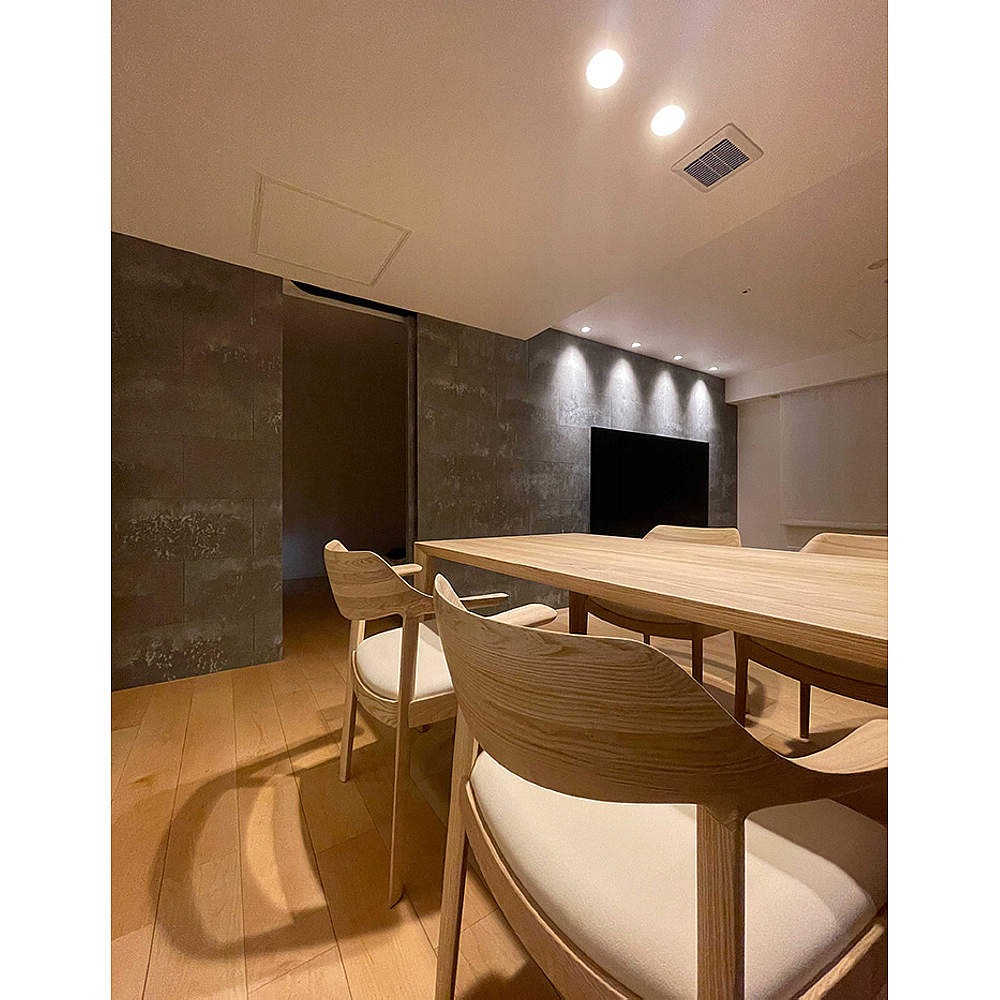

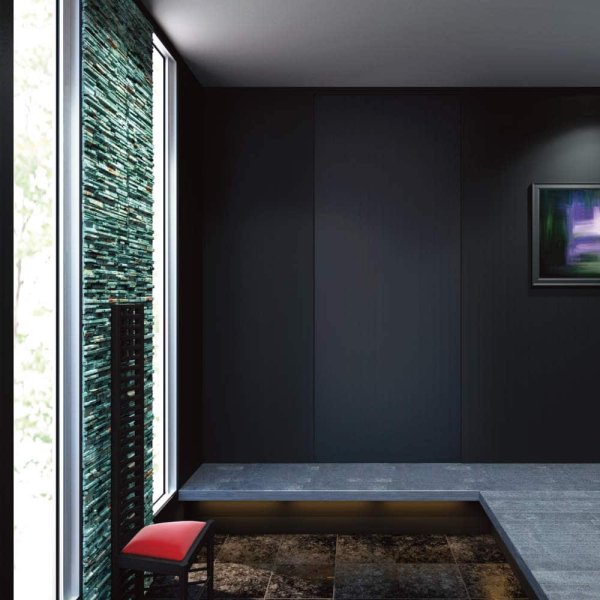

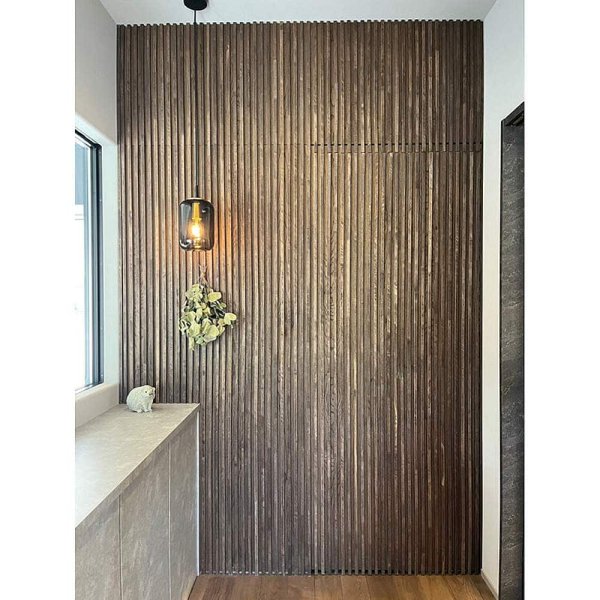

隠し扉のように壁と一体になる、最大扉質量70kgのフラット引戸金物。
ゆっくり静かに開閉し高級感を演出するデュアルソフトクローザーが搭載。

●閉じた時に、扉と壁がフラットになる引戸金物です。
●扉を押して開くため、扉の表側にハンドルは不要です。
●デュアルダンパーを搭載したクローザーにより扉は戸先と戸尻、双方向にゆっくり引き込まれます。
●部品点数が少なく、施工性に優れています。
●床面にレールや溝加工の必要がありません。
●調整方法を従来品より改良し、施工性を向上させています。

■仕　様
●扉幅：800〜1200mm
●扉高さ：2700mm以下
●扉厚：30〜40mm
●扉質量（MFU1200-40）：20〜40kg
●扉質量（MFU1200-70）：40〜70kg
●調整代：前後 …… ±4mm、上下 …… ±4mm

■用　途

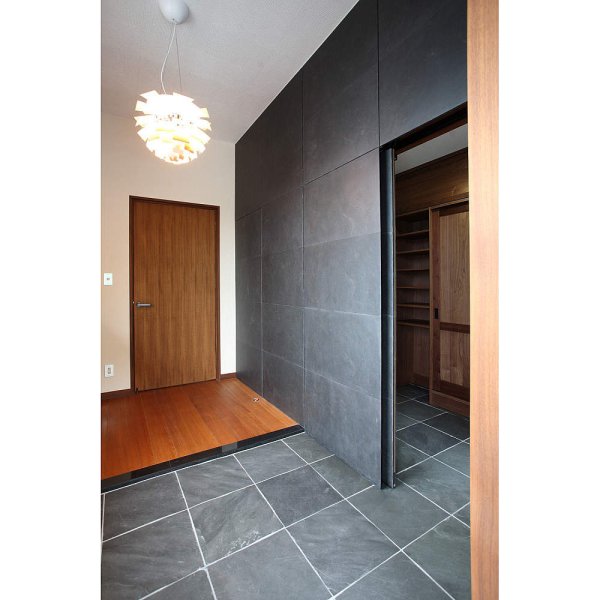

　ウォークインクローゼット、店舗ストックヤードドアなど

■注　意
●下カーブレールは扉取付面より出っ張っているため開閉時は足をぶつけないようご注意ください。
　また、付属の注意ラベルを貼り付けてください。



　■扉の納まり寸法および加工寸法例　




　■参考図面　

納まり図（左引き用）画面をクリックするとPDFをダウンロードできます。		納まり図（左引き用）画面をクリックするとPDFをダウンロードできます。

　■参考動画
