Slidoデザイン150-U 引戸用金具 [Slido_design150-u]

Slidoデザイン150-U 引戸用金具 [Slido_design150-u]

販売価格はお問い合わせください。

商品詳細

弓形円ローラー付き
ガラス扉用スライド引戸金具
ｓlidoデザイン 150-Uガラス扉用引戸用金具
ｓlidoデザイン 150-Uガラス扉用引戸用金具


ｓlidoデザイン 150-Uガラス扉用引戸用金具
▲弓形円ローラー


【特徴】
適用範囲：
1-2枚扉用
材質：
ステンレス
ガラス厚：
強化ガラスと合わせガラス8-12.7mm
扉重量：
扉1枚当たり150kg以下
調整機能：
壁との距離-ガイドレ－ル+6mm,
高さ：壁固定ブラケット±8mm
ローラー部：+3mm
取付：
切り欠き加工したガラスに挟み込み

【注意】
扉をレール内のエンドストッパ－で止めるときは、下部に必ず戸当りを併用してください。


【壁固定】
ｓlidoデザイン 150-Uガラス扉用引戸用金具

【注意】
  • 扉の壁までの距離は異なるガラス厚でも、常に同じにしてください。
  • 例えば巾木などがある場合は、大きな壁ブラケットを使用して、壁との距離を長くしてください。
ｓlidoデザイン 150-Uガラス扉用引戸用金具
【注意】
ガラスパネルがガイドレールを面一にする場合はガラス加工が必要です。

ｓlidoデザイン 150-Uガラス扉用引戸用金具.加工寸法図
【注意】
面一取付用の上部のガラス加工は、例えば 2 枚扉用など、ストッパーと組み合わせに注意してください。

先頭に戻る

【見 積 依 頼 】
ドアの価格は、サイズやガラスの種類、納品場所などにより、大幅に変動いたします。
FAX番号： ０３－６７６６－８９７１
メールアドレス： info@d-kuru.ocnk.net



→レールなしセット 1 枚扉用
（▼クリックで拡大します）
ｓlidoデザイン 150-Uガラス扉用引戸用金具.レールなしセット 1 枚扉用
オーダー参照
2 枚扉用として使用する際は、上記金具セットを２セットご注文ください。


→レール、アクセサリー
ｓlidoデザイン 150-Uガラス扉用引戸用金具.レール、アクセサリー

ｓlidoデザイン 150-Uガラス扉用引戸用金具.レール、アクセサリー
ガイドレールの下穴

先頭に戻る

「 ガラスドア（フレーム無し） 」トップへ

他の写真

  • 画像1: Slidoデザイン150-U 引戸用金具
  • 画像2: Slidoデザイン150-U 引戸用金具

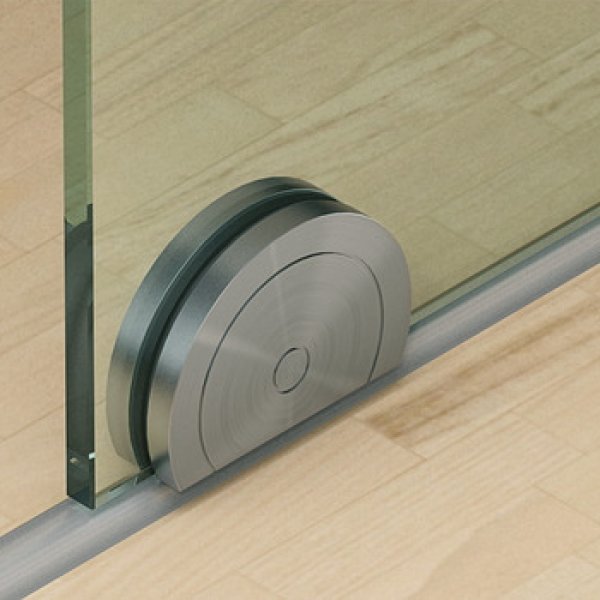

  • 画像3: Slidoデザイン150-U 引戸用金具
