ステンレス重量ガラス用調整ヒンジ/ガラス板取付タイプ [OT-B435-SUS]

ステンレス重量ガラス用調整ヒンジ/ガラス板取付タイプ [OT-B435-SUS]

販売価格: 53,350円(税込)

仕上げ:
数量:
お問い合わせ

商品詳細

戸先５度、調整機能付き【ガラス板取付】ヒンジ。
浴室・シャワーブースドアなど、水廻りでご使用いただけます。
OT-B435鏡面研磨(MST)/ヘアーライン(HLST)



OT-B435鏡面研磨(MST)/ヘアーライン(HLST)



    製品特長
  • 重量用対応です。
  • 扉を吊ったまま戸先を閉まり方向へ各5°角度調整ができます。
  • 扉が25°時に自動で閉まります。
  • 対応ガラス扉幅：
    ガラス厚10mm：W900mmまで
    ガラス厚12mm：W850mmまで
    ※使用条件により異なります。



材質
ステンレス鋼(SUS-304)
仕上げ
鏡面研磨(MST)
ヘアーライン(HLST)
※受注生産品です、発注数量はお問い合わせください。
注意事項
◇片開き扉推奨製品です。
◇扉を全開した時に、90°以上開けないように別途戸当り等をご使用下さい。
◇空調や取り付け位置等の条件によっては扉の閉まる位置にズレが生じる可能性があります。
◇戸先調整ビス（六角ビス）が緩むと音鳴りが発生します。ビスは最後まで必ず締め込んで下さい。
付属部品:
パッキン（1mm厚）4個
側面パッキン2個
六角レンチ（大・小２種類）1個



仕様・特徴　片開き扉用



仕様・特徴　片開き扉用



仕様・特徴　片開き扉用

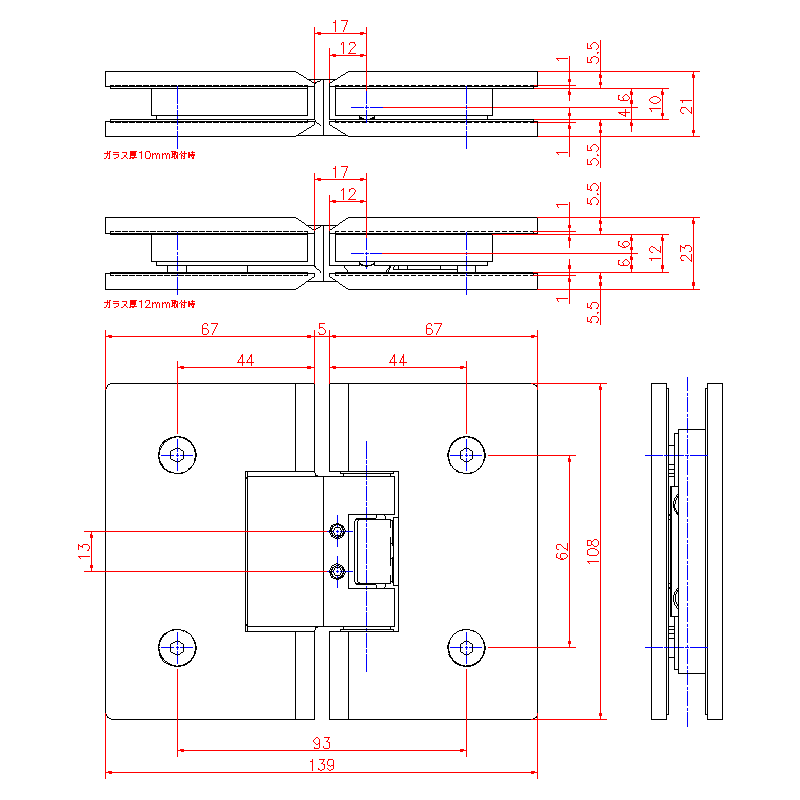

OT-B435 寸法図



※画像↓をクリックまたはタップすると拡大します。 マンション「クレヴィスタ多摩川」エントランス

「 丁番（ヒンジ）」トップへ

他の写真

  • 画像1: ステンレス重量ガラス用調整ヒンジ/ガラス板取付タイプ
  • 画像2: ステンレス重量ガラス用調整ヒンジ/ガラス板取付タイプ

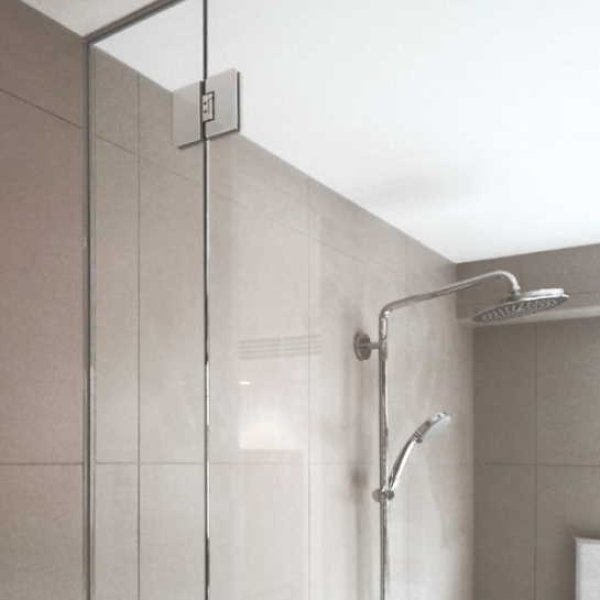

    使用例
