ステンレス戸当り(マグネットタイプ・非常開放装置付) [OT-B170-SUS]

ステンレス戸当り(マグネットタイプ・非常開放装置付) [OT-B170-SUS]

販売価格: 9,020(税込)

数量:

商品詳細

mark_NEWmark_NEWmark_SUS

非常時開放可能! ガラス扉用戸当りです。
ステンレス製で、耐蝕性に優れています。


商品特徴
・ガラス扉用戸当りです。
・マグネットの吸着力でガラス開閉時のバウンドを軽減し、ガラス扉を簡易保持します。
・非常時、本体を簡単に取り外し、扉を開放させることができます。
・ステンレス製で、耐蝕性に優れています。

付属部品(個):
・皿ネジ(取付け用 M4)

ステンレス戸当り(マグネットタイプ・非常開放装置付)
【価格(1個当たり)】
仕上げ:MST(鏡面)
8,200円(税別、送料無料
受注生産 その他仕上げのご要望は別途ご相談下さい。

仕様
※画像↓をクリックまたはタップすると拡大します。
※📱スマートフォンでご覧の方は端末を横にしていただきますと表が見やすくなります。
品番OT-B170-SUS-MSTOT-B170-SUS-HLST

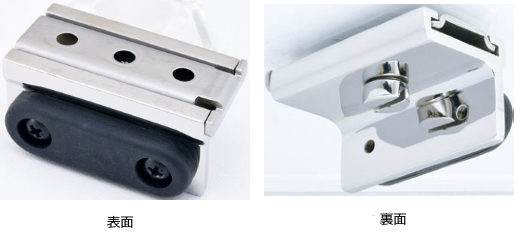

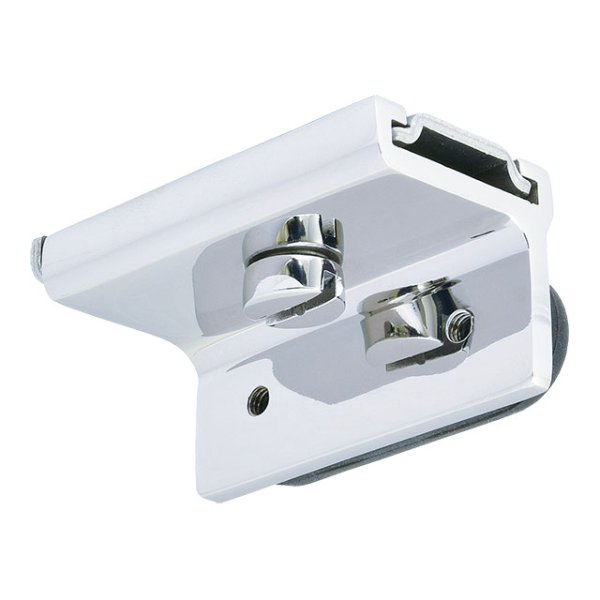

表/裏OT-B170-SUS-MST表OT-B170-SUS-MST裏OT-B170-SUS-HLST表OT-B170-SUS-HLST裏
材質
ステンレス鋼(SUS-304)+ シリコンゴム+ ネオジム磁石

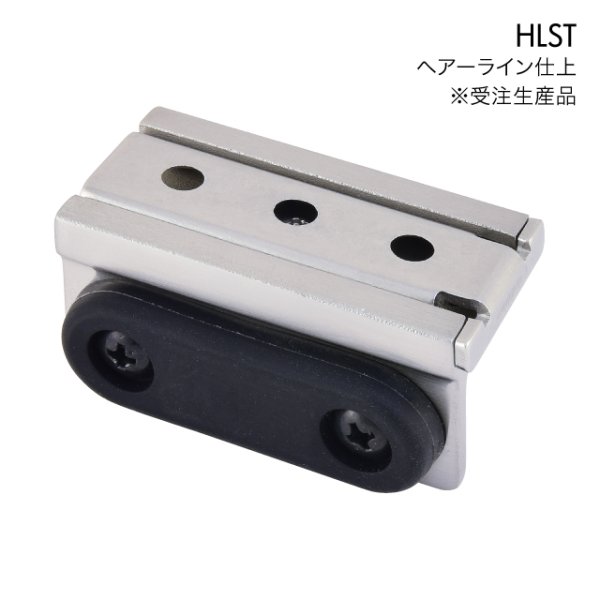

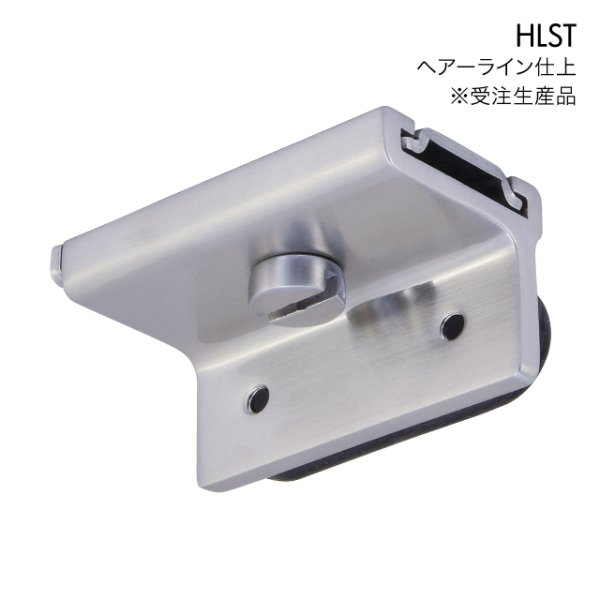

仕上げMST(鏡面)HLST(ヘアーライン)
自重127g127g
金額
(税別)
8,200円※受注生産

品番OT-B170-SUS-MBOT-B170-SUS-CPOT-B170-SUS-GL
表/裏OT-B170-SUS-MB表OT-B170-SUS-MB裏OT-B170-SUS-CP表OT-B170-SUS-CP裏OT-B170-SUS-GL表OT-B170-SUS-GL裏
材質
ステンレス鋼(SUS-304)+ シリコンゴム+ ネオジム磁石

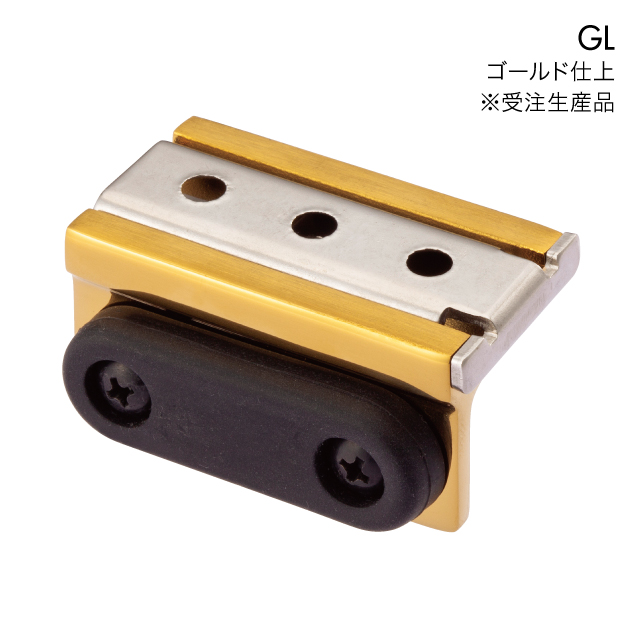

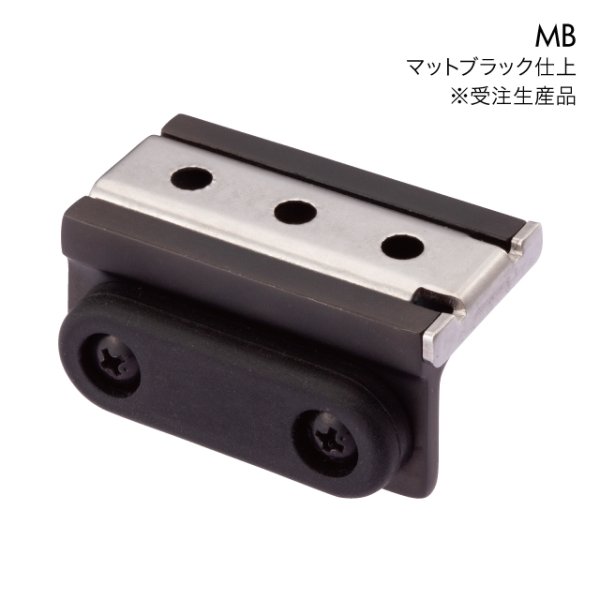

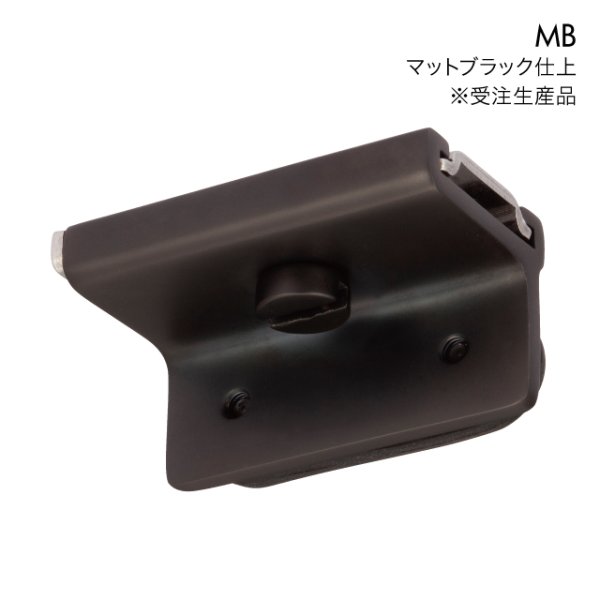

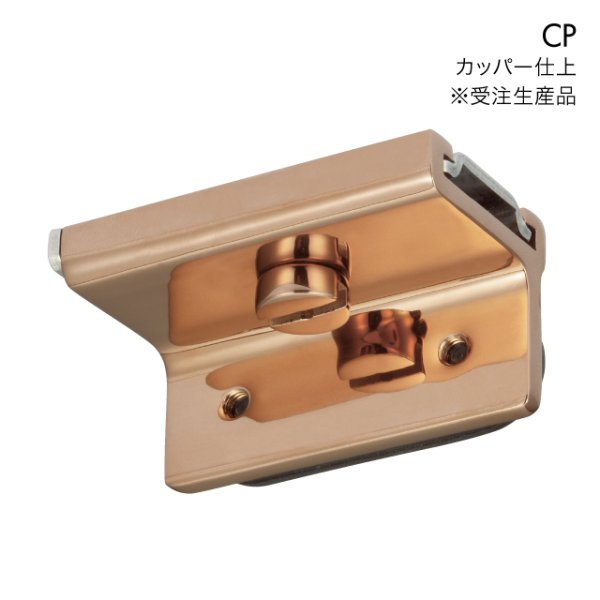

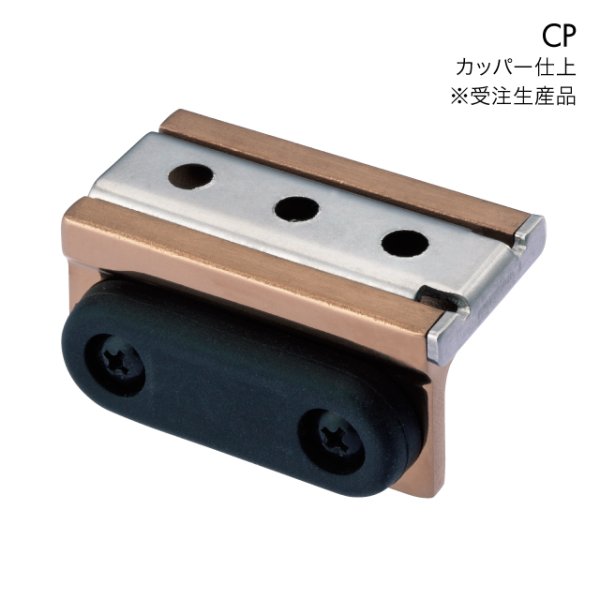

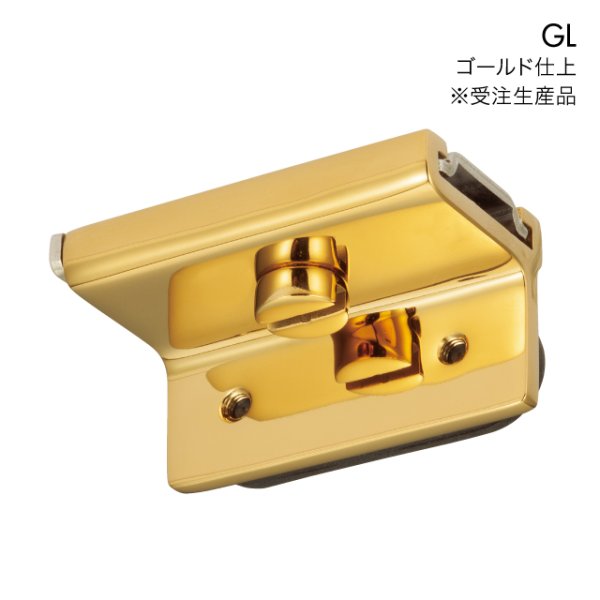

仕上げMB(マットブラック)CP(カッパー)GL(ゴールド)
自重127g127g127g
金額
(税別)
※受注生産※受注生産※受注生産


操作説明:
・後部のスリットをコイン等で90°回し、ロック解除後、本体をスライドさせて取り外して下さい。

注意事項:
・上部付けの製品です。下部付け、側面付けには使用しないで下さい。
・ガラス扉上部と上枠のチリ寸法を10mm 開けて下さい。

補足説明:
・天井(上枠)とガラス扉の開口部が広く、戸当たりが届かないという場合は、別途ご相談下さい。
・ガラス板への取り付けをご検討の方は、別途ご相談下さい。
・付属部品:皿ネジ×3本(取付け用M4)
・受金具(OT-B090-SUS用受金具)は別売りです。

・非常開放の可能なガラスヒンジ:
↓クリックまたはタップすると商品ページに移動します。
OT-B430-SUSOT-B435-SUSOT-B450-SUSOT-B455-SUSOT-B460-SUSOT-B490-SUSOT-B494-SUS

先頭に戻る


ガラス扉用戸当りは、扉開閉の際にガラスを保護する製品です。
ホテルなどのバスルーム扉は水が垂れないようにするため、内開きが主流です。そのため、浴室内で事故が起こった場合、第三者が外側からガラス扉を開けれないといったトラブルが発生する場合がございます。
それを解決するのが、OT-B170-SUS/ステンレス戸当り(マグネットタイプ・非常開放装置付)です。
非常開放の可能なガラスヒンジと組みわせるとことで、外側へ開放することができます。

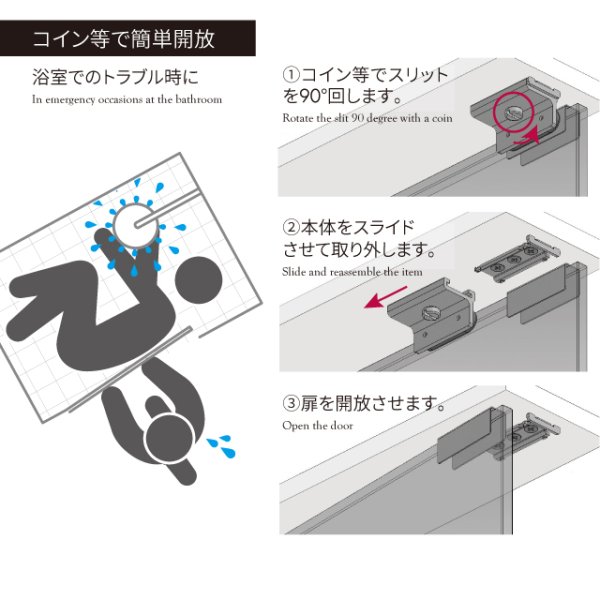

操作説明・参考動画[🔊音が出ます。]


浴室でのトラブル時に


コイン等で簡単解放
OT-B170-SUS 操作方法

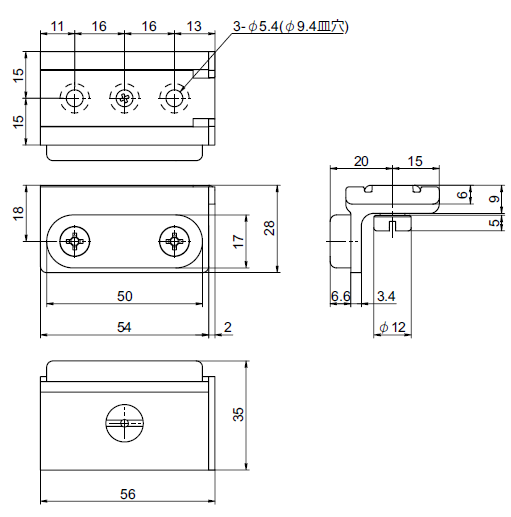

寸法図
OT-B170-SUS図面

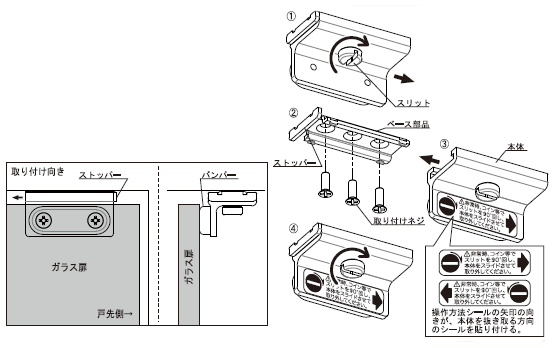

取り付け方法
①スリットを90°回転させロックを解除し、ベース部品をスライドさせ取り外す。
②ベース部品を天井(上枠)に取り付けネジで、取け付ける。
(戸先側にストッパーが向くようにする。)
③扉側にバンパーが向く方向で本体ベース部品に戻す。
④スリットを90°回転させ、ロックをかける。
OT-B170取付け方法
