ステンレスフィックス（両側タイプ） [OT-G470-SUS]

ステンレスフィックス（両側タイプ） [OT-G470-SUS]

販売価格はお問い合わせください。

商品詳細

施工がスムーズ！
耐蝕性、耐熱性に優れたステンレス製のガラス固定金具です。

《特長》
・ガラス板を保持するための固定金具です。。
・ステンレス製で、耐蝕性、耐熱性に優れています。
・ガラスの穴加工が不要で、前面から締め込むことができます。
・ガラスの中段、下段に共通で使用できます。（下段にご使用の場合は付属の
　補助プレートをご使用下さい。）
・許容荷重：80kg（4個使用・補助プレート取付時）
・対応ガラス厚：10.5〜18mm

注意事項
※受注生産品です、発注数量は500個からお問い合わせください。
・ご注文の際には必ず、納期をお問合せ下さい。

《補足》
・取付ネジは付属していません。別途ご用意下さい。
　推奨ネジ：M12ボルト
・付属部品
　補助プレート（大）×2枚、
　補助プレート（小）×2枚、
　六角レンチ×1本

材質：ステンレス、仕上げ：鏡面、対応ガラス重量：80kg,対応ガラス厚：10.5〜18mm

付属部品

合せガラスへの使用も簡単です


先頭に戻る


特徴

取付け方法

調整方法
調整方法

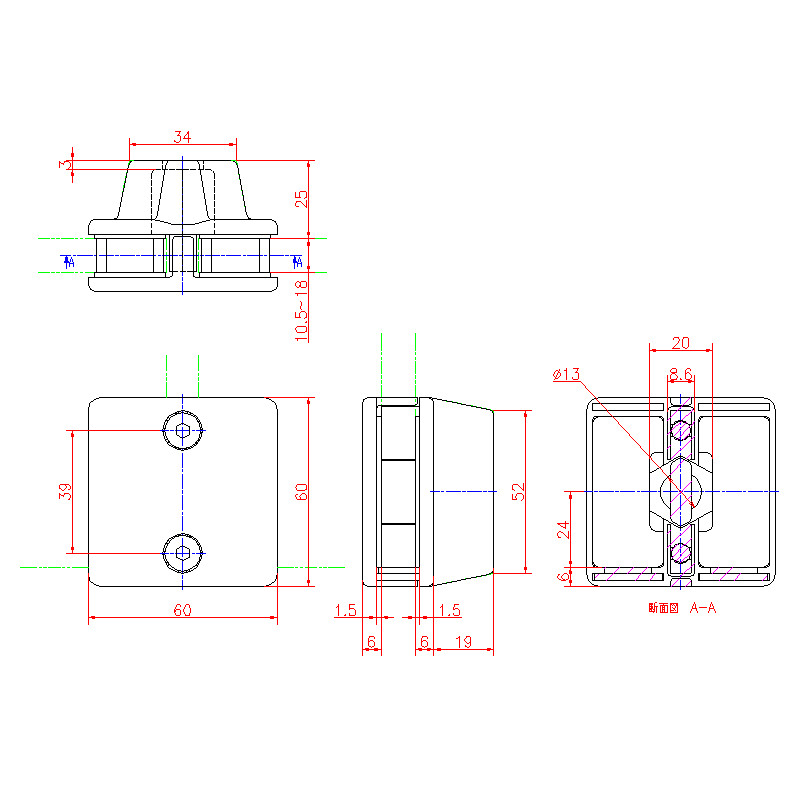

《寸法図》


寸法表

先頭に戻る


「ポイントフィックス」トップへ

他の写真

  • 画像1: ステンレスフィックス（両側タイプ）
    使用例
  • 画像2: ステンレスフィックス（両側タイプ）
    図面
  • 画像3: ステンレスフィックス（両側タイプ）
    取付説明書
