瞬間調光ガラスシステム”サプライズ・ガラス” [SurprisedGlass]

瞬間調光ガラスシステム”サプライズ・ガラス” [SurprisedGlass]

販売価格はお問い合わせください。

商品詳細

電圧で透過をコントロールする新感覚のガラススクリーン
”サプライズ・ガラス”
「Surprised glass®（サプライズ・ガラス）」はエイブル株式会社の登録商標です。

瞬間調光液晶ガラス・フィルムとは
ガラスに圧着された高品質の液晶フィルムを通電することにより、
透明なガラスと乳白色のガラススクリーンを瞬時に切り替えることができるガラスです。
スクリーンに映し出される美しい映像空間と透明なガラスのオープンな空間を演出できます。

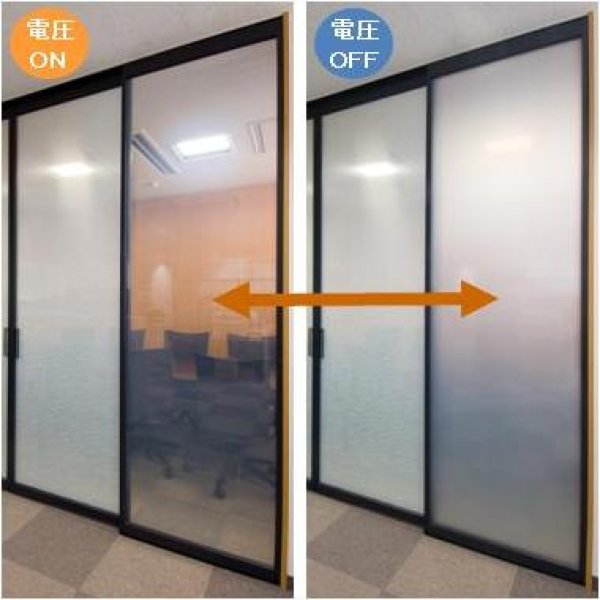

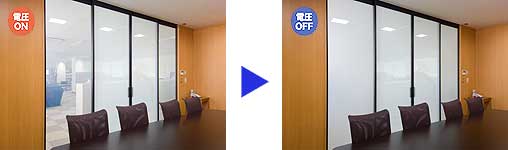

サプライズガラスONで透明
OFF 通電時(透明）



サプライズガラスOFFで乳白
ON 通常(不透明）

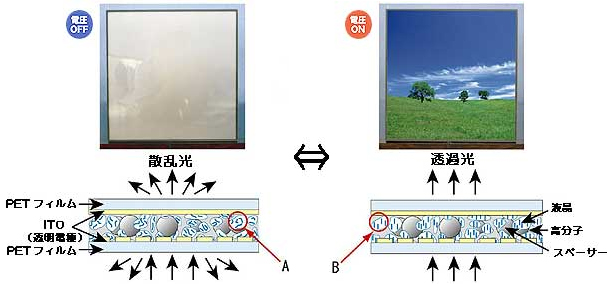

［基本原理］
サプライズガラスONで透明   サプライズガラスONで透明
交流電圧を加えると液晶粒子の向きが
同一方向に整列し、入射光が液晶粒子
により散乱されないため透明に見える。
   
サプライズガラスOFFで半透明   サプライズガラスOFFで半透明
液晶粒子の向きがバラバラなため入射光
が液晶粒子により散乱され白く濁ったよ
うに見える。一部の光は透過するため遮
光はできない。





＜参考動画（使用例）＞



●フィルム後貼り片面仕様  ●合わせガラス仕様
サプライズガラスフィルム後貼り片面仕様  サプライズガラスフィルム後貼り片面仕様
［特徴］
  • 合わせガラスタイプに比べて短納期、低コスト 施工後のメンテナンスが、簡単に出来ます。

［設計・施工の際のご注意］
  • フィルムタイプは、自己粘着型フィルムです。 液晶フィルムは、キズ・ホコリが付き易い商品 ですが、表面はハードコーティング加工済み で安心です。電極は表面に露出型になる場合 はモール 処理します。電極コントローラーは 通常、天井裏に格納しますので、点検孔があ ると大変便利です。
  ［特徴］
  • サプライズ・ガラスは、液晶フィルムと板ガラスに 加えて、強靭で対貫通性に優れた中間膜をサンドイ ッチ構造にした５層構造です。
  • これにより衝撃に強く、地震や台風などの災害時 に万一破損しても、ガラス片が飛散・脱落しにくく安 全です。

［標準施工方法］
  • 外装や水回りに施工する場合・・・４辺支持 施工法 サプライズガラスをサッシの溝にのみ込ませる 施工方法。
  • 内装の場合・・・２辺・３辺支持施工方 サプライズガラスをチャンネル等の溝にのみ込 ませる施工方法。状況に応じて２辺もしくは３辺 の施工を使用します。

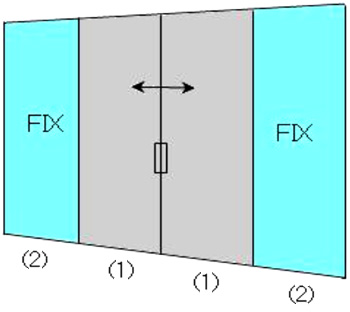

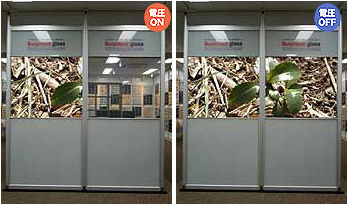

［ 簡単な取付施工システム］

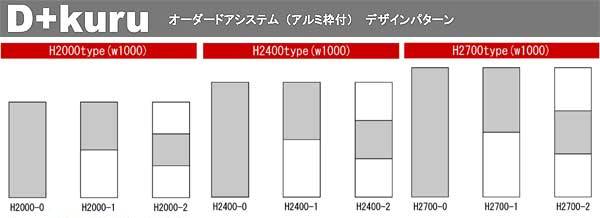

  • エイブルでは、Surprised glassRをアルミ枠 にセットしてシステムドア・パーテションとして ご提供するので、施工時の運搬や配線も面倒 なことは一切ありません。安全で機能的なシス テムドアとして、あらゆる場所に活用できます。
  • 壁スイッチなどAC電源系等の工事は通常 工事でご対応下さい。





【見 積 依 頼 シート】
価格は、サイズや納品場所などにより、大幅に変動いたします。
ご購入を検討されている方は、以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、 必要事項をご記入の上、FAXまたは、メールでお送りください。折り返し、お見積りさせていただきます。
FAX番号： ０３－６７６６－８９７１、メールアドレス： info@d-kuru.ocnk.net
PDFファイル/約72KB    エクセルファイル/約45KB
★ダウンロード＆保存するには、リンクをマウスで右クリック（Macintosh の場合はしばらくクリック）して、 [対象をファイルに保存]などのメニューから保存を行ってください。



他社に真似できないサプライズガラス・サプライズフィルム



  • 日本初！ カラー調光ガラス43種類ラインナップ
  • デザイン・意匠性
    スリット、異形をはじめ穴あけなど自由に加工可能。
  • プライバシーの保護（ブラインド効果抜群）
    電圧のON（通電）とOFF（非通電）で透明や不透明へ瞬時に変更でき、調光が可能。
  • 赤外線・紫外線をカット（断熱・遮熱効果）
    非通電時（乳白）赤外線を65％以上、通電時（透明）赤外線を20％以上カット。紫外線は99％以上カット。
    省エネ、環境に優しい 夏は（OFF）陽射しをカット、冬は（ON）陽射しを取り入れる。
  • 安心・安全
    地震等で万一破損しても飛散・落下しない。ガラスとフィルムの組み合わせタイプで防犯機能を持つ。
  • リアプロ映像スクリーン対応
    視野角160度以上を鮮明に映し出すスクリーン。
  • 超薄型化
    単板ガラスへ容易に貼れる。
  • 大型化（基本的にサイズはフリーです。）
    フィルム短辺サイズは、合わせガラス用液晶フィルム最大W1,800mmまで可能。
    後貼り用液晶フィルム（自己粘着タイプ糊付）は、最大W1,500mmまで可能です。

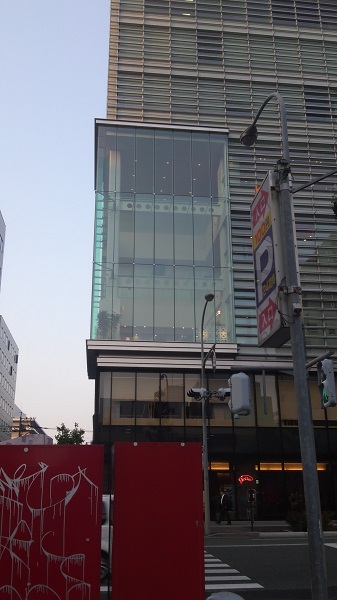

  • 外部に面したガラスにも使用可能

赤外線を制御出来る唯一の機能性液晶フィルムです。
赤外線を制御出来る唯一の機能性液晶フィルムです





［導入事例］ 結婚式場

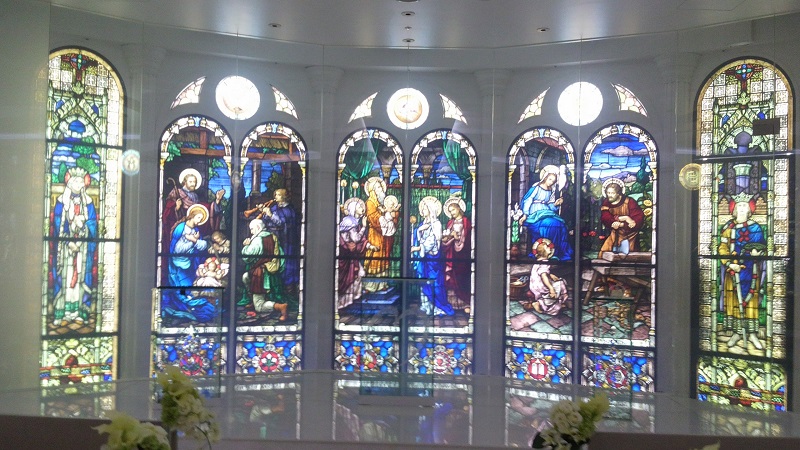

サプライズガラスフィルムON 透明時に背景にあるステンドグラスが綺麗に現れます

ON
 透明時に背景にあるステンドグラスが綺麗に現れます。

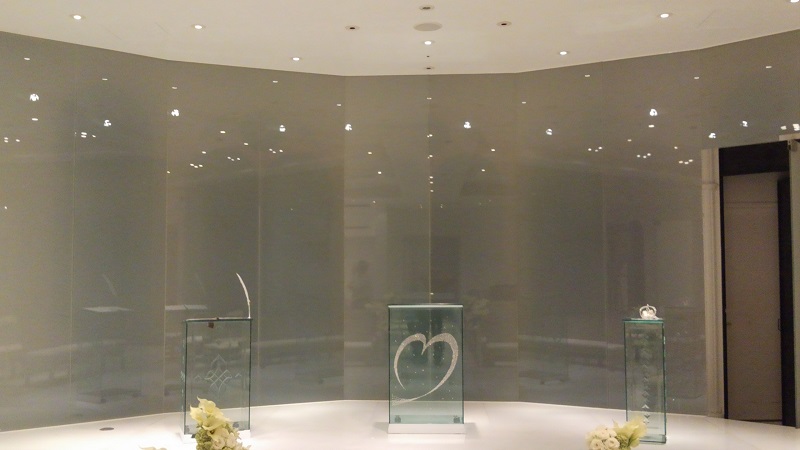

サプライズガラスフィルムOFF ガラス半透明の状態
OFF
 ガラス半透明の状態

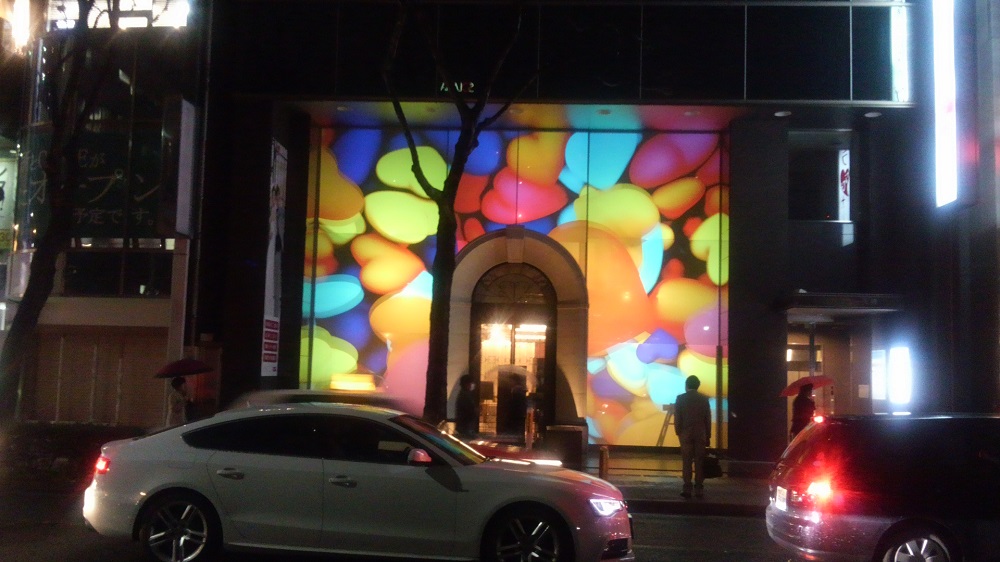

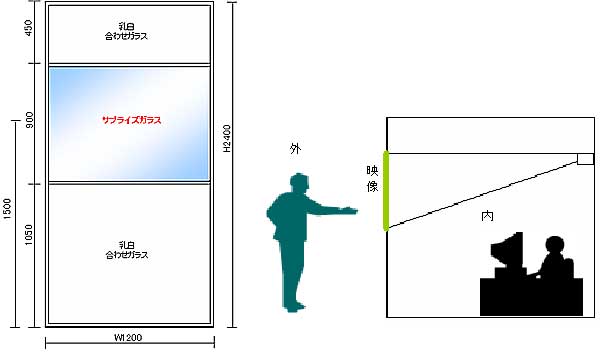

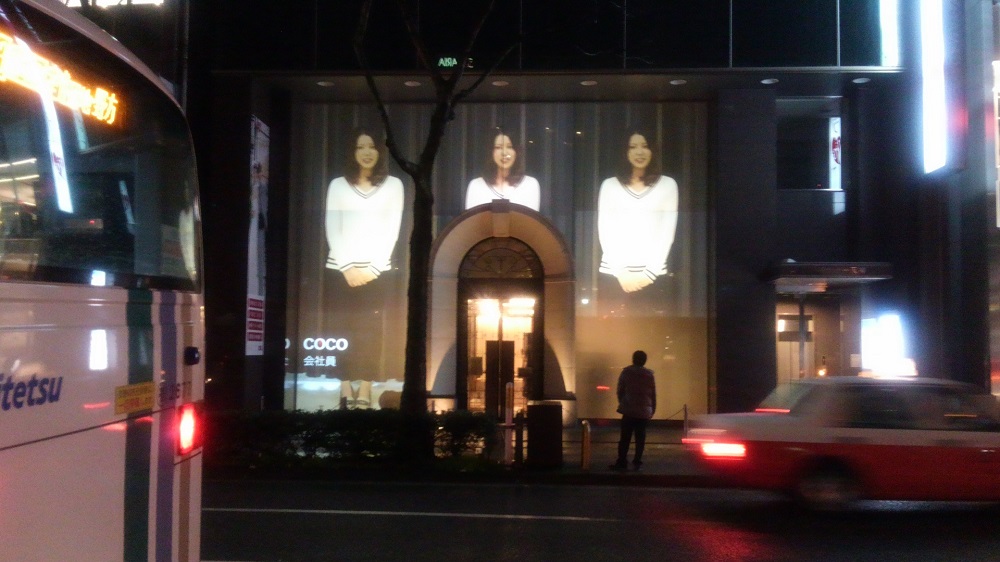

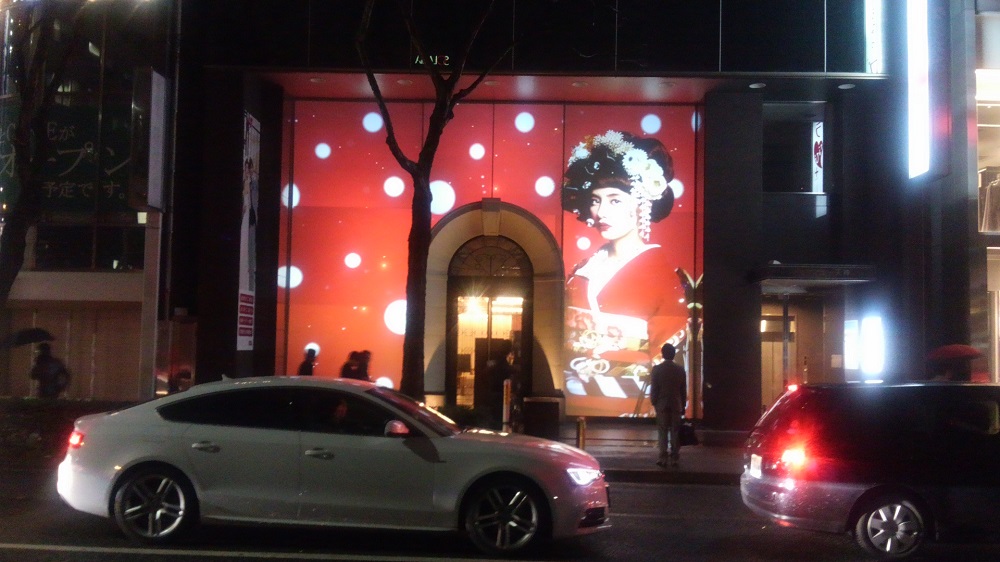

サプライズガラスフィルムOFF の状態で背面から超短焦点プロジェクターで超大型映像出力可能
OFF
 の状態で背面から超短焦点プロジェクターで超大型映像出力可能





瞬時に変わるガラスの空間演出はまさにサプライズ！

［導入事例］
※画像↓をクリックまたはタップすると拡大します。

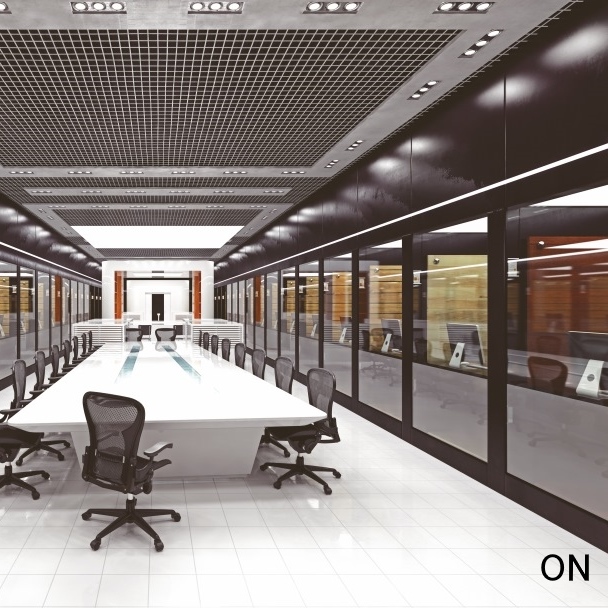

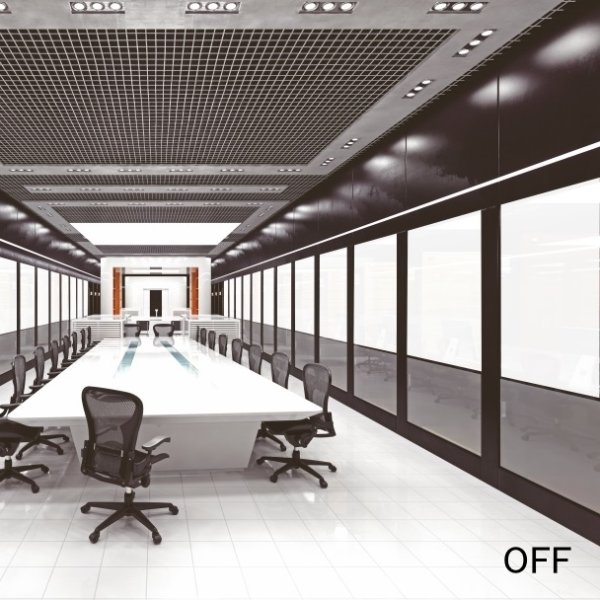

［オフィス使用時］
赤外線を制御出来る唯一の機能性液晶フィルムです 赤外線を制御出来る唯一の機能性液晶フィルムです
ON   OFF





［浴室］
赤外線を制御出来る唯一の機能性液晶フィルムです 赤外線を制御出来る唯一の機能性液晶フィルムです
ON   OFF





［オフィス（ 横浜スタジオ）］
赤外線を制御出来る唯一の機能性液晶フィルムです 赤外線を制御出来る唯一の機能性液晶フィルムです
ON   OFF





赤外線を制御出来る唯一の機能性液晶フィルムです 赤外線を制御出来る唯一の機能性液晶フィルムです
ON   OFF



日本初！カラー調光ガラス43 種類ラインナップ
赤外線を制御出来る唯一の機能性液晶フィルムです 赤外線を制御出来る唯一の機能性液晶フィルムです
ON   OFF

赤外線を制御出来る唯一の機能性液晶フィルムです 赤外線を制御出来る唯一の機能性液晶フィルムです
  OFF
映像出力時





簡単な取付施工システム
電気配線
１．設置（電源コントローラー）
コントローラーのAC100V「入力側」と出力側を圧着端子（ギボシ）で接続。
（圧着端子を切り取り電気工事の結線方法でも可）
※画像↓をクリックまたはタップすると拡大します。
電源コントローラーのAC100V



電源コントローラーのAC100V「入力側」と出力側を圧着端子（ギボシ）で接続

電気部品の設置場所
電源ユニットなどは、天井裏に納める（点検口設置）とメンテナンスが便利です。





専用電源ユニット
２．AC100V入力の接続
  • 電源コントローラー（回路BOX）のAC100「入力側」に電源を接続するだけで駆動します。100Ｖが入力されるとＬＥＤが点灯します。
  • 駆動・設置準備が終わりましたら、電源SWなどを操作し電源を投入し液晶フィルムを駆動して下さい。

電源コントローラーのAC100Vリモコンスイッチ（防水対応）
リモコンスイッチ
（防水対応）		AC100V入力の接続
【注意事項】
  • AC100Vの限定での駆動です。その他の電圧では使用しないでください。
  • AC100Vを直接接続で駆動しますが、回路BOXの入力側に電源SWなどを設けてください。





ハイクオリティな仕様
製品仕様
サプライズガラス／サプライスガラスフィルム
  1. 一般名称
    サプライズガラス 液晶調光ガラス
  2. 機能
    ①調光機能（通常：不透明 通電時：透 明）
    ②プロジェクタースクリーン機能
  3. 規格
    サプライズガラス
  4. 液晶フィルム
    ①構造：PDLC
    ②フィルム厚：合わせガラス用フィルム
  5. 構成
    サプライズガラス

    ［フィルム後貼りの場合］
    フィルム幅1,500mmの為、超えるサイズに対しては、フィルムジョイントを行います。
    フィルムジョイント部には2mm透明ラインが発生しますので、プロテクト（当社専用UV接着剤）を塗布します。
    ガラス周囲には2mm透明ラインが発生します。    		  サプライズガラスフィルム後貼りの場合
  6. 特徴
    ①フィルムタイプは軽量でハンドリングが容易
    ②大型サイズが可能
    ガラスタイプ：1,800mm×3,000mmMAX
    ③カラーバリエーションが豊富…43色、ミラー、乳白、黒、その他
    ④加工性が良い…孔明け加工、曲げ加工、三角形が可能
    ⑤使用可能なガラスタイプが豊富…合わせガラス、強化ガラス、複層ガラス、曲げガラスが可能
    ⑥透明時の曇り度が低い
    ⑦投影画像が広い範囲から見る事が出来る（160度の視野角）
    ⑧省エネ
  7. 用途
    オ フィスパーティション、店舗ショー ウィンド、病院パーティション、住宅 浴室、工場、結婚式場、サイネージ用スクリーン、各種の演出、窓のプライバシー保護
  8. 使用条件
    ①電圧：［標準タイプ］AC48V（50 /60Hz）～AC60V（50/60Hz）
    ②環境：-10～65℃（結露不可）
  9. 性能
    ①全透過率 85％以上
    ②平行透過率 透明時80％ 不透明時7％
    ③ヘイズ（曇り度） 透明時6％ 不透明時88％
    ④耐候性 サンシャインウェザオーメーター（2,000時間）ΔＥ＝３以下
    ⑤応答速度 1／30sec（不透明→透明） 1／52sec（透明→不透明）
  10. 使用上の注意事項
    ①網入りガラスへサプライズガラス フィルムを施工した場合、熱割れの原因 になる場合があります。
    ②サッシへののみ込みは１５ｍｍ以上としてください。
    ③ガラス端部やフィルム端部は防水加工を施しておりますが、サッシ内の水の滞留防止をしてください。 どぶずけ状態だとフィルム端部から吸水してしまい内部ショートの要因となります。
    ④採用に当たっては、耐風圧など十分な強度検討をお願い致します。
    ⑤熱割れ、外的圧力、施工による製品の破損
    ⑥雨水、結露水などの製品端部への漏水による製品の破損
    ⑦定期的メンテナンスを怠った事に起因する製品の破損
    ⑧その他一般的な合わせガラス使用状況下以外に使用した場合の製品の破損
    ⑨連続通電時間は１日８時間以内にして下さい。
